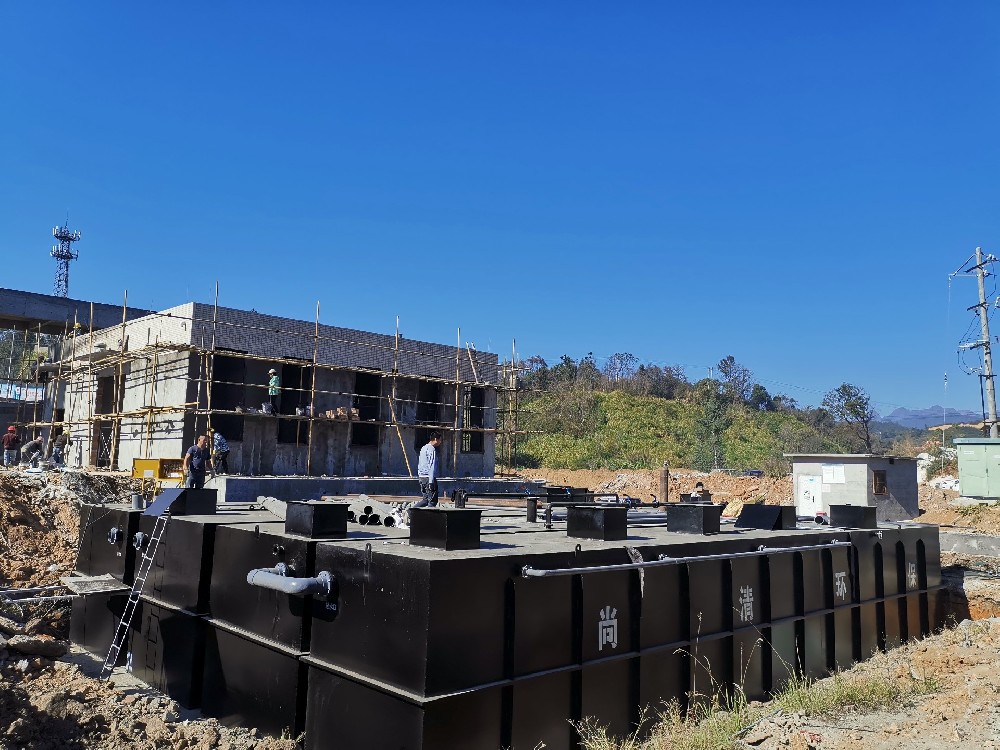

地埋一體化污水處理設備

一、設備簡介:

      該設備采用世界上先進的生物處理工藝，集去除BOD5、COD、NH3-N于一身，是目前最高效的污水處理設備。它被廣泛的應用于高級賓館。別墅小區及居民住宅小區的生活污水處理，替代了去除率很低，處理后出水不能達到國家綜合排放標準的化糞池。經過實地應用表明，小區地埋式污水處理設備是一種處理效果十分理想且管理方便的設備。

二、適應范圍：

      主要是適應于賓館、飯店、療養院、醫院；住宅小區、村莊、集鎮；車站飛機場、海港碼頭、船舶；工廠、礦山、部隊、旅游點、風景區；與生活污水類似的各種工業有機廢水。可配套化工及高濃度污水處理設備需求用。

三、設計依據和原則

1、方案設計時執行下列有關規范：

      (1)《污水綜合排放標準》GB8978-2002；

      (2)《室外排水設計規范》 GB50014-2006；

      (3)《給水排水工程結構設計規范》GBJ69-2002；

      (4)《工業防腐設計規范》GBJ46-82；

      (5)《工業污染物產生和排放系數手冊》；

      (6)《城市區域環境噪聲標準》 GB3096-93；

      (7)《供配電系統設計規范》GB50217-94；

      (8)《建筑給水排水設計規范》GB50015-2003;

      (9)《自動化儀表選型規定》HG20507-92;

      (10)《低壓配電設計規范》GB50054-95；

      (11)《泵站設計規范》GB/T50265-97；

      (12)地方環保局有關規定；

      (13)城市區域環境噪聲標準 GB3096-93。

2、設計原則

      2.1嚴格執行國家和地方環保、衛生和安全等法規，經處理后主要水質指標符合國家有關標準；

      2.2設計中堅持科學態度，采用的水處理工藝既要體現技術先進、經濟合理，又要成熟、安全可靠，并具有操作簡單、運行管理方便等特點；

      2.3 處理單元相對緊湊、占地盡可能少，在確保運行穩定、出水水質達標的前提下，盡量降低工程造價及運行成本；

      2.4設計中堅持污水生化處理與生態化處理思想相結合的原則，營造和諧的污水處理生態環境。

3、設計范圍

      本方案的設計范圍為本污水處理設備內的工藝、土建和電氣設計。設備外的進、出水管道由主體設計考慮。.

四、工藝流程及其說明

      生物處理通常的污水處理站一般采用以下幾種生物處理方法。

      A）生物接觸氧化法

      生物接觸氧化法屬于生物膜法，具有以下優點和特點：

      生物接觸氧化法生物池內設置填料，由于填料的比表面積大，池內充氧條件好，生物接觸氧化池內單位容積的生物體量都高于活性污泥法曝氣池及生物濾池，因此生物接觸氧化池具有較高的容積負荷；

      由于相當一部分微生物固著生長在填料表面，生物接觸氧化法可不設污泥回流系統，也不存在污泥膨脹問題，運行管理方便；

      由于生物接觸氧化池內生物固體量多，水流屬于完全混合型，因此生物接觸氧化池對水質水量的驟變有較強的適應能力；

      由于生物接觸氧化池內生物固體量多，當有機物容積負荷較高時，其F/M（F為有機基質量，M為微生物量）比可以保持在一定水平，因此污泥產量可相當于或低于活性污泥法；

      因裝載填料，生物接觸氧化池單位制造成本略高，一般適用于中小型（Qd≤2500m3/d）污水處理站。

      B）常規活性污泥法

      活性污泥法在大中型污水處理中是一種應用最廣的廢水好氧生物處理技術。活性污泥處理系統有效運行的基本條件和特點是：

      廢水中應有足夠的可溶性易降解物質，作為微生物生理活動必需的營養物，一般活性污泥法必須定期投加按一定配比的營養物質，這樣增加了運行費用和管理難度；

      混合液必須含有足夠的溶解氧，活性污泥池長有好氧原生動物，氧的需求量較大；

      活性污泥在池內應呈懸浮狀態，能充分與水接觸和混合；

      活性污泥連續回流，及時排除剩余污泥，使混合液保持一定的活性污泥濃度；

      活性污泥生長周期長，對溫度、水質和水量的驟變適應能力差；

      對微生物有毒害的物質應嚴格控制在允許濃度以內；

      活性污泥法處理負荷較低，造成設施的體積增大，土建投資也相應增加。

      正因為有以上的必要條件和特點，所以活性污泥法運行管理比較專業。另外活性污泥法易產生污泥膨脹，處理負荷較低，不易控制管理，故近年來在中小型污水處理站中的使用越來越少。

      C）SBR法

      SBR法是近年發展起來的一種較為先進的活性污泥處理法，該處理工藝集曝氣池、沉淀池為一體，連續進水，間歇曝氣，停氣時污水沉淀，撇除上清液，成為一個周期，周而復始。SBR法不設沉淀池，無污泥回流設備，但SBR法為間隙運行，需設多個處理單元，進水和曝氣相互切換，造成控制較為復雜。為了保證溢流率，SBR法對潷水器設備制造要求高，制作時必須精益求精，否則極易造成最終出水水質不達標。國內目前還沒有質量較好的潷水設備，進口設備采購麻煩，且價格昂貴，同時今后維修費用也高。SBR法池內污泥濃度由濃度儀測定以便控制排出多余污泥量，目前國內濃度儀質量不過關，造成污泥排放控制較困難。

      SBR池溢流率低（一般不超過40%），設施體積較大，造成土建投資較高。

      由于存在超高必須較高的技術性問題，活性污泥池和SBR池一般只能露天設置，這樣局部影響環境美感（埋地設置時土建投資將大大增加）。接觸氧化工藝各池體可采用埋地設置，設備上方可設置道路或綠化帶，總體布置美觀大方。

      綜上所述，本工程生物處理擬采用A/O生物接觸氧化法。

      采用A/O生物處理工藝是近幾年來國內外環保工作者用以解決污水脫氮的主要方法，該方法具有如下特點：

      利用系統中培養的硝化菌及脫氮菌，同時達到去除污水中含碳有機物及氨氮的目的，與經普通活性污泥法處理后再增加脫氮三級處理系統相比，基建投資省、運行費用低、電耗低、占地面積少。

      A/O生物處理系統產生的剩余污泥量較一般生物處理系統少，而且污泥沉降性能好，易于脫水。

      A/O生物法較一般生物處理系統相比耐沖擊負荷高，運行穩定。

      A/O生物處理系統因?qū)O2-N轉化成N2，因此不會出現硝化過程中產生NO2-N的積累，而1mg/ NO2-N會引起1.14mgCOD值，因此只硝化時，雖然氨氮濃度可能達標，但COD濃度卻往往超標嚴重。采用A/O生物處理系統不僅能解決有機污染，而且還能解決氮和磷的污染，使氨氮的出水指標小于10mg/l。總之，經過本工藝流程，出水的各項指標均能達到GB8979-2002《污水綜合排放標準》規定的排放標準后排放。

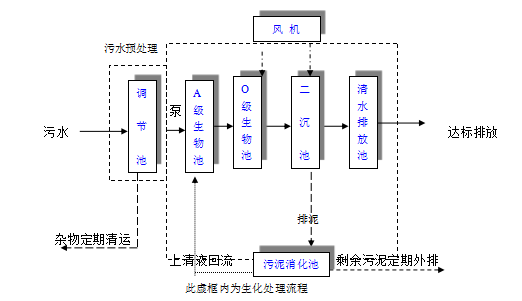

工藝流程圖
